PRODUCT FEATURES
產品特色
01
高剛性結構
降低結構形變。
02
高精度荷重量測
確保力值量測準確。
03
精密位移控制
提供精確的速度與位移控制。
04
多種測試模式
拉伸、壓縮、剝離、撕裂、彎曲等多種測試模式。
05
模組化夾治具
依不同測試彈性搭配治具組合。
06
進階數據分析
曲線、統計與報表整合於單一系統。
MODELS
機型

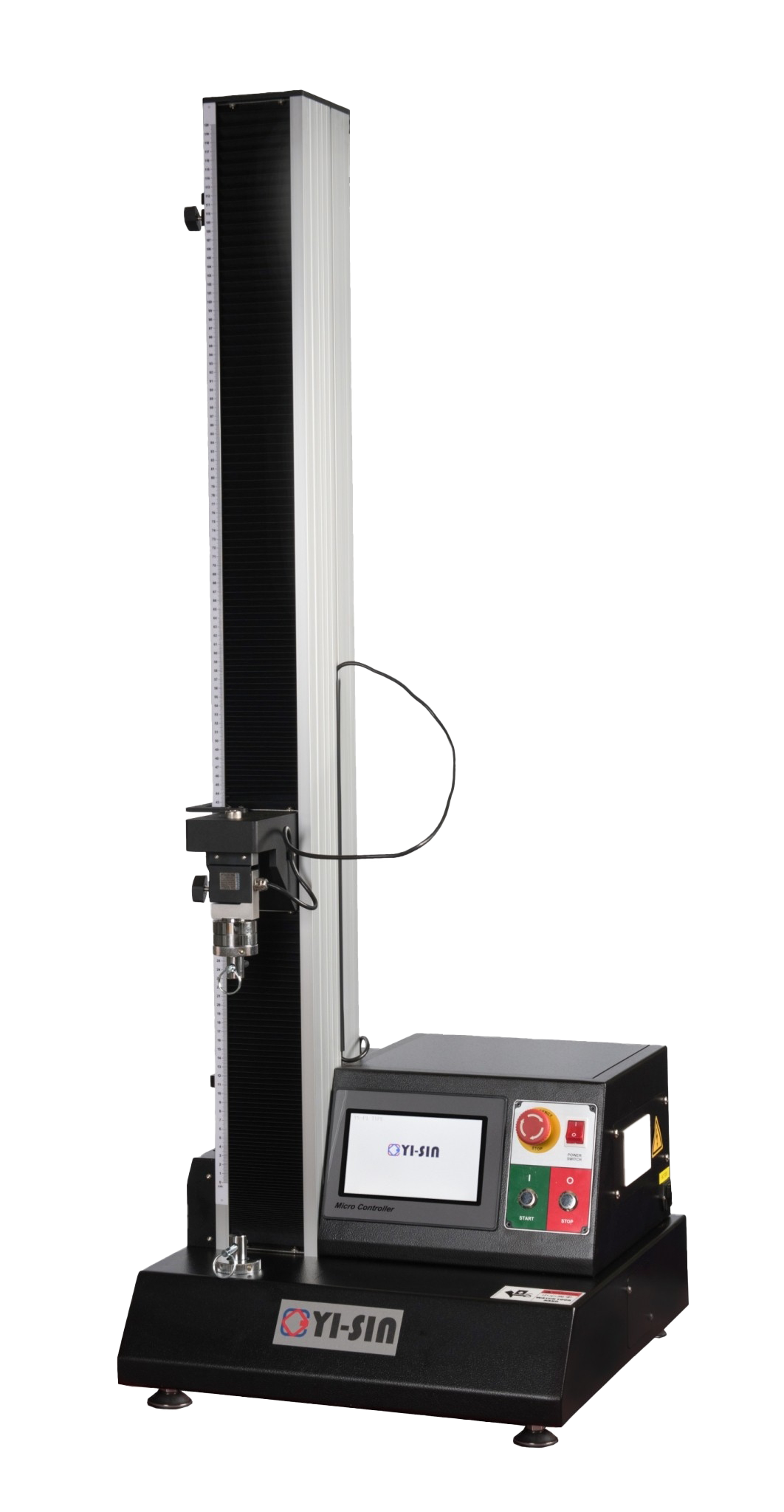

YS-T40A
單柱式
1–500 kg（可換式荷重元）

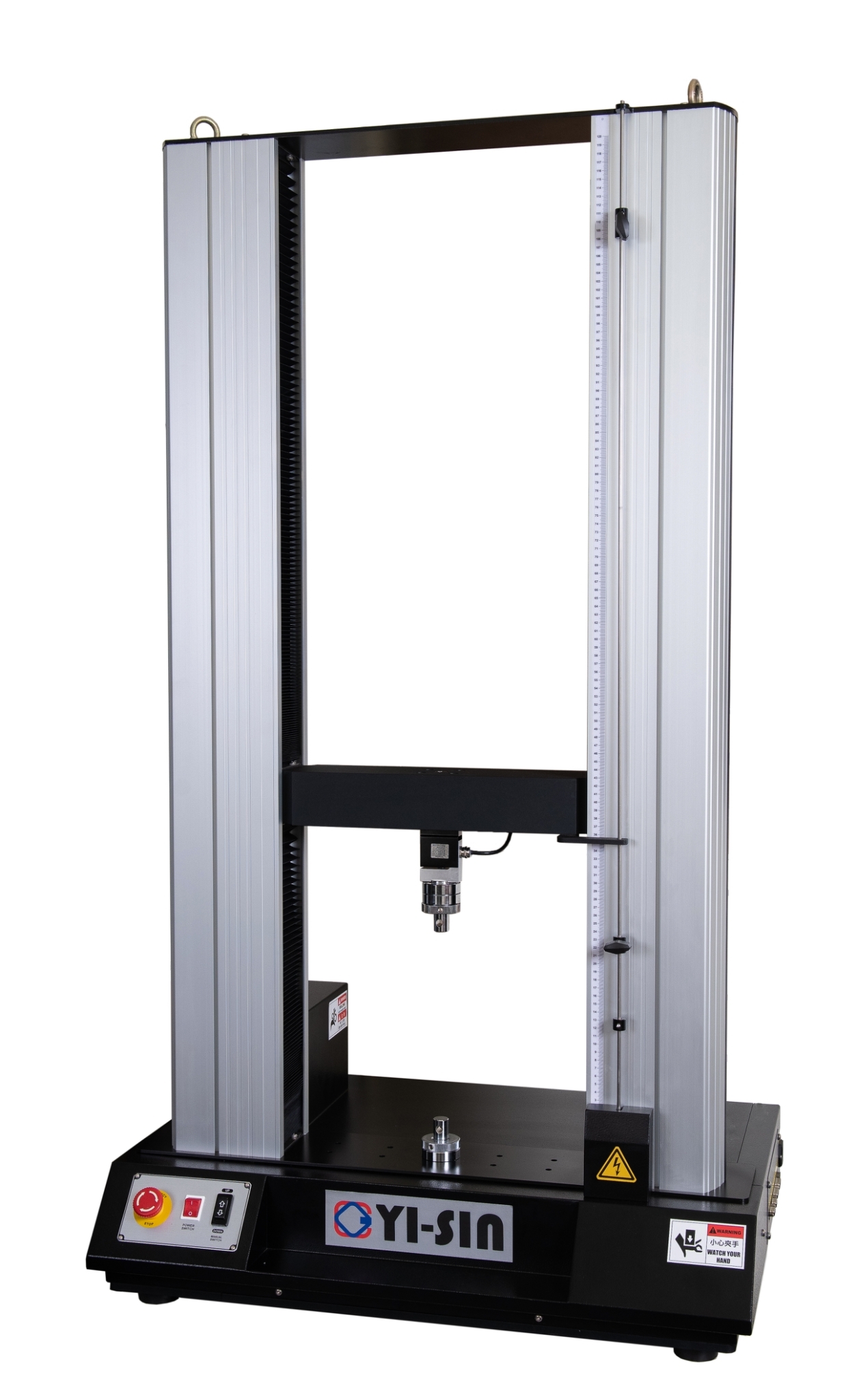

YS-T50A
雙柱式
2,000 kg

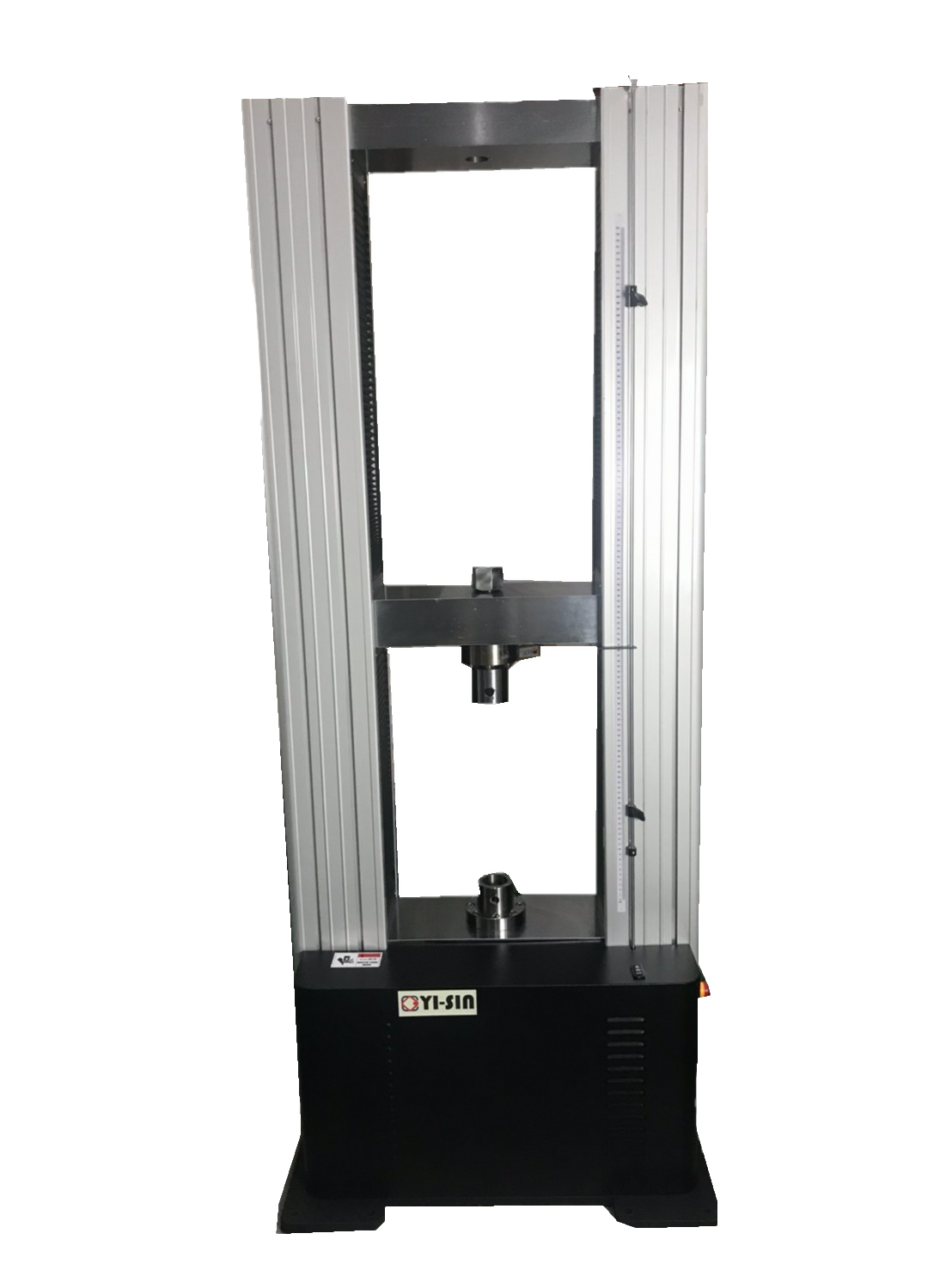

YS-T60A
雙柱式
5,000 kg
TESTING APPLICATIONS
測試應用
依材料特性搭配不同測試組合，支援研發、品質管制與生產測試。
金屬
ASTM E8 / E8M · DIN EN 10002-1
拉伸・壓縮・彎曲・降伏・斷裂
評估抗拉強度、壓縮、彎曲、降伏行為與斷裂強度。
塑膠與橡膠
ASTM D412 · ASTM D638 · ASTM D882-09A · JIS B7721 / B7734
拉伸・撕裂・伸長率・壓縮
量測抗拉強度、撕裂強度、伸長率與壓縮性能。
薄膜與膠帶
ASTM D3330 · ASTM D6195 · PSTC-16 · PSTC-101
拉伸・剝離・黏著・撕裂
評估薄膜、膠帶與黏著材料的拉伸、剝離、黏著與撕裂性能。
紡織品
ASTM D76 / D76M · ASTM D624 · ASTM D2061 · ISO 13937 · CNS 6636
拉伸・撕裂・縫合強度
評估布料、紡織品與成衣的抗拉、撕裂與縫合強度。
特殊材料
彈簧・線材・建材・醫療材料
針對彈簧、線材、建材與醫療產品，搭配專用治具與測試方法，提供彈性測試方案。
TESTING CAPABILITIES
測試能力
依不同材料與測試目的，搭配專用治具與測試方法。
拉伸測試
評估抗拉強度、伸長率、降伏行為與斷裂性能。
金屬・塑膠・橡膠・薄膜・膠帶・紡織品・線材
壓縮測試
評估材料的壓縮性能與形變行為。
金屬・塑膠・橡膠・建材
彎曲測試
評估材料的彎曲與撓曲性能。
金屬・塑膠・建材
剝離與黏著測試
評估剝離強度、黏著性能與接合強度。
薄膜・膠帶・黏著材料
撕裂測試
評估材料受力時的抗撕裂能力與強度。
塑膠・橡膠・薄膜・膠帶・紡織品
降伏與斷裂分析
辨識測試過程中的材料降伏行為、最大負載與斷裂點。
金屬・塑膠・橡膠・線材
彈簧測試
專為壓縮彈簧與拉伸彈簧測試設計。
壓縮彈簧・拉伸彈簧
TESTING SOFTWARE
測試軟體

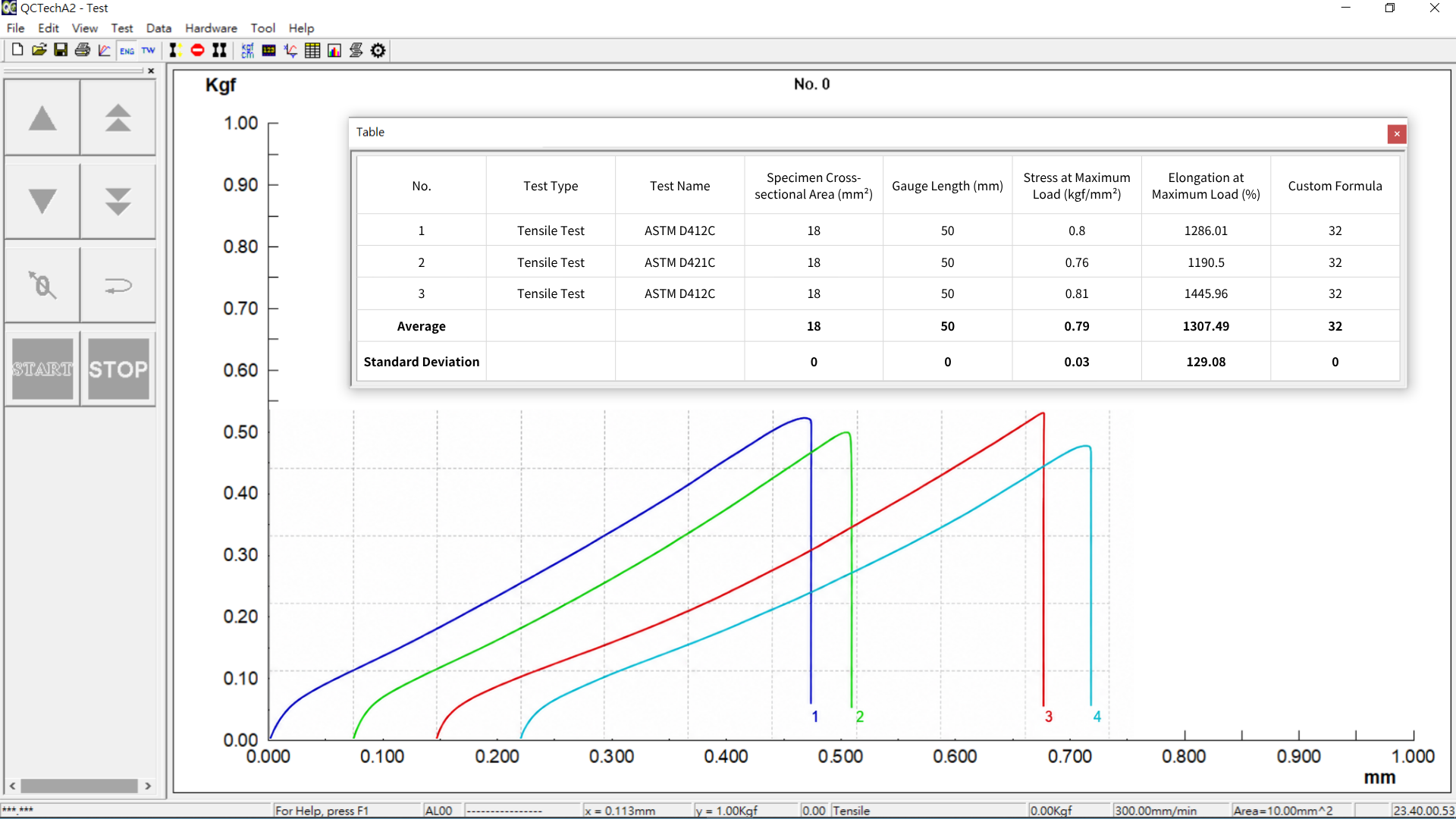

測試軟體（QCTechA2）即時顯示力量-位移曲線，並自動產生測試數據報表。
軟體操作畫面（畫面中測試數據為軟體示意範例，非 YS 系列實測規格）
直覺化操作
介面簡單，可快速設定與操作測試。
材料資料庫
儲存材料資訊，供測試管理與計算使用。
USB 與電腦連接埠
連接電腦進行測試控制與資料管理。
統計分析
最大值、最小值、平均值、標準差、Cp、Cpk 等統計指標。
彈性測試設定
依不同測試需求設定測試條件。
計算功能
內建公式與量測單位，供數據分析使用。
CURVE & DATA ANALYSIS
曲線與數據分析
彈性曲線設定
- X/Y 軸範圍調整
- 多種量測單位
- 多曲線比對
- 自訂測試參數
量測單位
- 力量
- Kgf、N、KN、gf、lbf
- 應力
- kgf/cm²、N/cm²、gf/mm²、lb/in²
- 長度／位移
- mm、cm、m、in、ft
- 其他
- 時間・速度・能量・密度・百分比
STATISTICAL ANALYSIS & REPORTING
統計分析與報表
從原始數據到可執行的結果
統計分析
測試結果分析
最大力點
辨識最大力時的各項參數。
斷裂點
辨識材料破壞時的各項參數。
彈性模數
分析力量與形變之間的關係。
降伏點
辨識材料的降伏點。
曲線與定點分析
依力量、位移、時間、曲線與選定點位擷取數據。
報表與資料匯出
- 彈性報表設定
- 測試數據可整理為客製化報表格式。
- 列印・電子檔・PDF・JPG
- 測試、分析與報表於單一軟體系統中完成。
OPTIONAL FIXTURES & EXTENSOMETERS
選配治具與伸長計
提供多種夾具與伸長計，可依不同材料、試片尺寸與測試需求搭配選用。
雙點式伸長計可精確量測試片本身的形變，降低機台與夾具間隙造成的量測誤差。
標準雙點式伸長計
- 位移精度：0.025 mm
- 最大伸長量：25–800 mm
適用：線材・橡膠・塑膠・高伸長率材料
金屬雙點式伸長計
專為低伸長率材料設計的選配伸長計。
- 位移精度：0.005 mm
- 最大伸長量：0.5–10 mm
適用：金屬・塑膠・低伸長率材料
氣動夾具
夾爪可更換，因應不同試片需求。
- 容量：50–500 kg
- 夾爪材質選項：金屬、橡膠、其他材料
- 夾持寬度：1 / 2 / 3 英吋（可客製尺寸）
適用：薄膜・線材・編織線
楔形夾具
特殊楔形角度設計，搭配可更換的高硬度夾爪，因應不同試片需求。
- 容量：50–200,000 kg
- 夾持機構：彈簧加壓，槓桿操作
＊客製化測試配件歡迎洽詢。
SPECIFICATION
規格表
YS-T40A 提供三種行程（0–400 / 0–900 / 0–1,200 mm），規格隨行程而異；下表以各機型與行程分列。
| 規格 | YS-T40A（0–400 mm） | YS-T40A（0–900 mm） | YS-T40A（0–1,200 mm） | YS-T50A | YS-T60A |
|---|---|---|---|---|---|
| 機台結構 | 單柱式 | 單柱式 | 單柱式 | 雙柱式 | 雙柱式 |
| 負載範圍 | 1, 2, 5, 10, 20, 50, 100, 200, 500 kg | 1, 2, 5, 10, 20, 50, 100, 200, 500 kg | 1, 2, 5, 10, 20, 50, 100, 200, 500 kg | 2,000 kg | 5,000 kg |
| 負載解析度 | 滿刻度 1/100,000 | 滿刻度 1/100,000 | 滿刻度 1/100,000 | 滿刻度 1/100,000 | 滿刻度 1/100,000 |
| 負載精度 | 1% | 1% | 1% | 1% | 1% |
| 長度量測範圍 | 0–400 mm | 0–900 mm | 0–1,200 mm | 0–900 mm | 0–1,200 mm |
| 長度解析度 | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm |
| 長度精度 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
| 橫樑速度 | 1–1,000 mm/min | 1–1,000 mm/min | 1–1,000 mm/min | 1–1,000 mm/min | 1–500 mm/min |
| 橫樑高度 | 400 mm | 900 mm | 1,200 mm | 900 mm | 1,200 mm |
| 測試區淨空 | 120 mm | 120 mm | 120 mm | 400 mm | 420 mm |
| 驅動方式 | 伺服馬達 | 伺服馬達 | 伺服馬達 | 伺服馬達 | 伺服馬達 |
| 安全功能 | 上下限位、緊急停止與過載保護 | 上下限位、緊急停止與過載保護 | 上下限位、緊急停止與過載保護 | 上下限位、緊急停止與過載保護 | 上下限位、緊急停止與過載保護 |
| 電源 | 單相 220V，5A | 單相 220V，5A | 單相 220V，5A | 單相 220V，5A | 單相 220V，5A |
| 選配配件 | 各式測試治具、雙點式伸長計 | 各式測試治具、雙點式伸長計 | 各式測試治具、雙點式伸長計 | 各式測試治具、雙點式伸長計 | 各式測試治具、雙點式伸長計 |
| 外觀尺寸（W×D×H）[mm] | 500*530*1,000 | 500*530*1,450 | 500*530*1,750 | 840*580*1,480 | 870*580*2,010 |
| 淨重 | 70 kg | 85 kg | 95 kg | 165 kg | 450 kg |
| 適用標準 | TAPPI-T804、JIS-20212、GB4857.3.4、ASTM-D642、QB/T1048、BS EN ISO 12048、GB/T4857.16、GB/T8167、GB/T8168、GB/T4857.3、GB/T4857.4 | TAPPI-T804、JIS-20212、GB4857.3.4、ASTM-D642、QB/T1048、BS EN ISO 12048、GB/T4857.16、GB/T8167、GB/T8168、GB/T4857.3、GB/T4857.4 | TAPPI-T804、JIS-20212、GB4857.3.4、ASTM-D642、QB/T1048、BS EN ISO 12048、GB/T4857.16、GB/T8167、GB/T8168、GB/T4857.3、GB/T4857.4 | TAPPI-T804、JIS-20212、GB4857.3.4、ASTM-D642、QB/T1048、BS EN ISO 12048、GB/T4857.16、GB/T8167、GB/T8168、GB/T4857.3、GB/T4857.4 | TAPPI-T804、JIS-20212、GB4857.3.4、ASTM-D642、QB/T1048、BS EN ISO 12048、GB/T4857.16、GB/T8167、GB/T8168、GB/T4857.3、GB/T4857.4 |
